Biện Pháp Thi Công Giáo Nêm Cho Đầm Sàn [Word+CAD]

Tệp đính kèm: 'Full

Trong các công trình dân dụng và công nghiệp, giáo nêm đang trở thành hệ chống sàn phổ biến nhờ khả năng chịu lực tốt, thi công nhanh và an toàn. Để hỗ trợ kỹ sư, nhà thầu và sinh viên xây dựng có thêm tài liệu tham khảo, HocThatNhanh.vn sưu tầm và chia sẻ trọn bộ biện pháp thi công giáo nêm cho đầm sàn gồm:

• File thuyết minh chi tiết

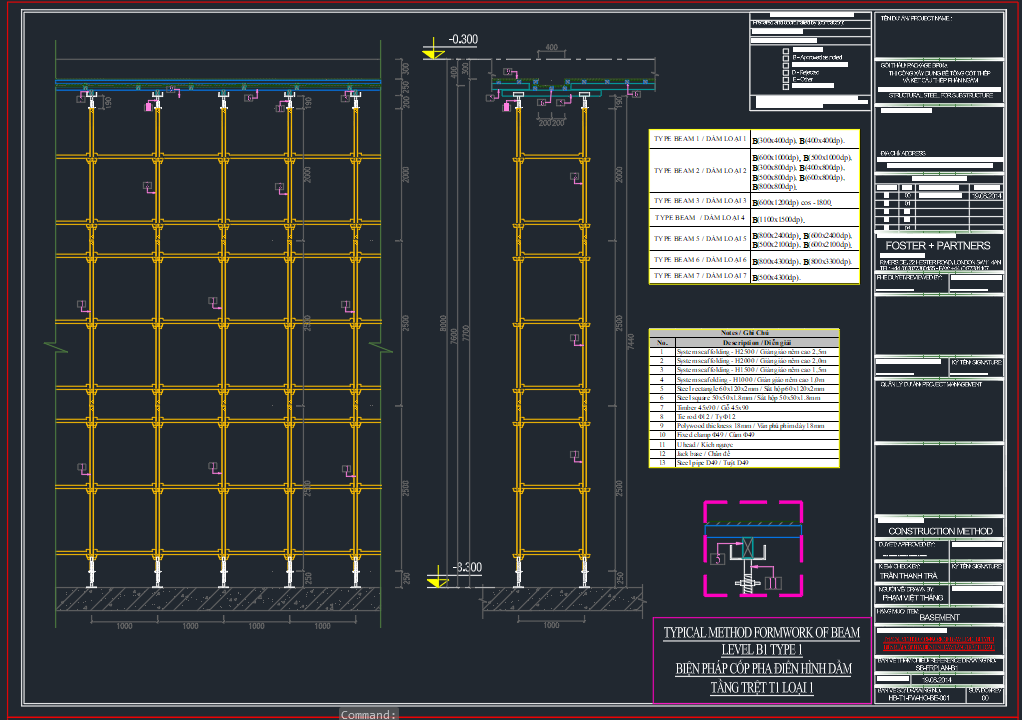

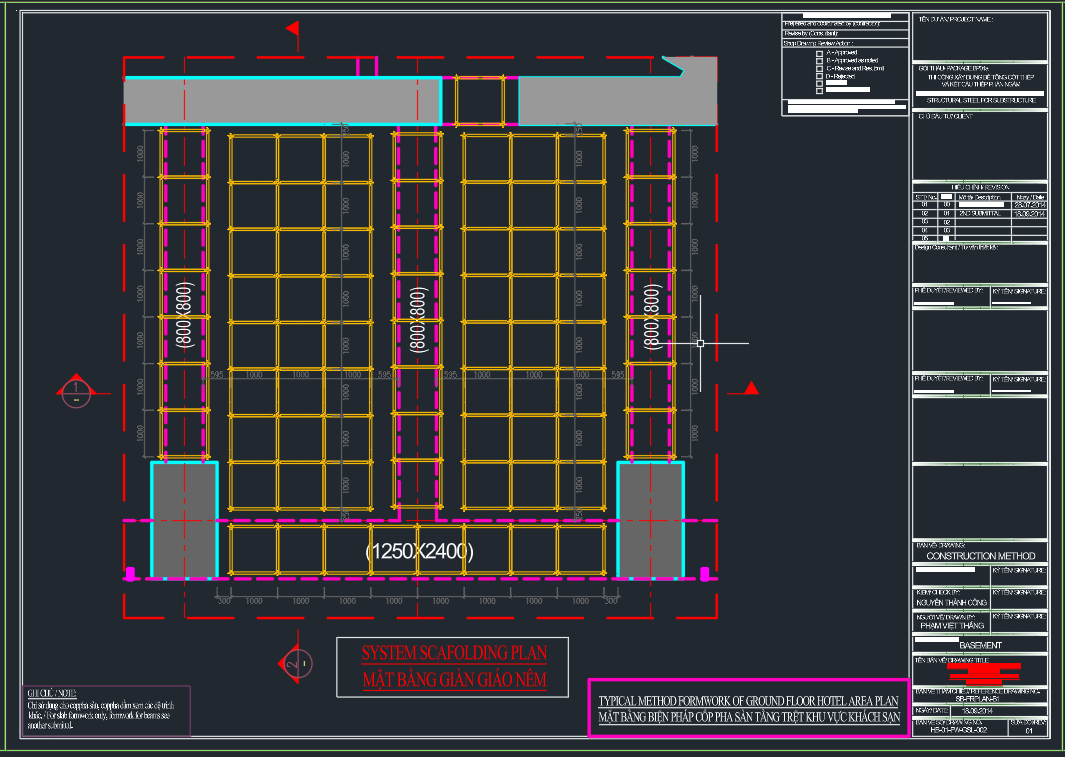

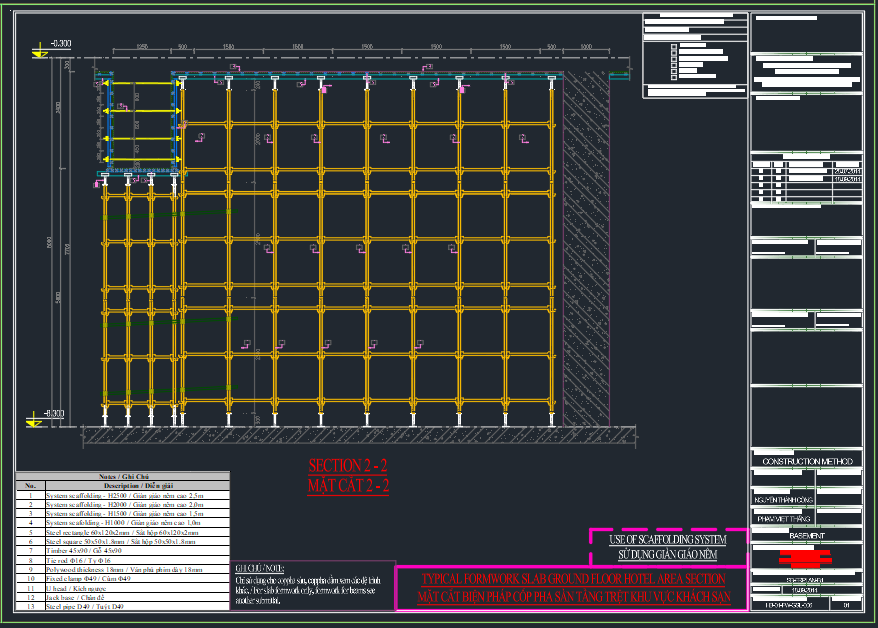

• Bản vẽ biện pháp thi công (định dạng .DWG)

• Hình ảnh minh họa thi công

Bộ tài liệu phù hợp để dùng trong:

• Hồ sơ biện pháp

• Hồ sơ pháp lý công trình

• Hồ sơ dự thầu

• Học tập & nghiên cứu kỹ thuật thi công

Phạm vi, mục tiêu áp dụng biện pháp

Phạm vi áp dụng: Áp dụng cho các hạng mục thi công đầm sàn tại công trình nhà dân dụng, công nghiệp và công trình phụ trợ có yêu cầu dùng hệ giáo nêm để đạt mặt phẳng sàn bê tông.
Mục tiêu: Đảm bảo giáo nêm lắp đặt đúng vị trí, chắc chắn, an toàn, chịu tải trong suốt quá trình đổ và ninh kết bê tông; đảm bảo mặt bằng đầm sàn đúng cao độ, độ phẳng và độ an toàn lao động.

Tài liệu tham khảo và cơ sở kỹ thuật

Các tiêu chuẩn, bản vẽ thiết kế, biện pháp thi công chung của công trình và các hướng dẫn an toàn lao động tại nơi thi công là cơ sở để lập và triển khai biện pháp này. (Trong bộ tài liệu kèm theo bạn sẽ thấy bản vẽ thi công giáo nêm và thuyết minh chi tiết.)

Vật liệu và thiết bị chính

• Vật liệu: thanh sắt nêm, cột giáo thép/giàn giáo, đà giáo, ván nền (ván khuôn), bản mã, ốc kẹp, dây buộc, nêm gỗ hoặc nêm thép tùy thiết kế.
• Thiết bị: kích nêm, búa, máy phát điện (nếu cần), dụng cụ cắt/ren, cân chỉnh thủ công (thước, dùi nivô), thiết bị bảo hộ cá nhân (mũ, dây an toàn, găng).
• Yêu cầu vật liệu: đạt chất lượng kỹ thuật, không cong vênh, mối hàn đảm bảo, mác vật liệu theo thiết kế.

Tổ chức thi công và nhân lực

• Tổ chức đội thi công: trưởng nhóm thi công, kỹ thuật giám sát, đội lắp dựng giáo, đội bảo hộ an toàn.
• Năng lực nhân sự: người lắp giáo phải có chứng chỉ/kinh nghiệm lắp giáo, được huấn luyện an toàn, sử dụng thiết bị chống rơi.
• Phân công nhiệm vụ rõ ràng: ai làm nền, ai lắp cột, ai cố định nêm, ai kiểm tra cao độ.

Các bước thi công chính (quy trình chi tiết)

1.1. Chuẩn bị mặt bằng và vật tư

• Kiểm tra mặt bằng, dọn vệ sinh, đảm bảo nền đủ tải cho giáo.
• Tập kết vật tư, đối chiếu khối lượng theo bản vẽ.

1.2. Lắp đặt cột giáo và hệ đà

• Định vị trục, kiểm tra khoảng cách, lắp cột giáo theo bản vẽ.
• Lắp đà ngang, đà dọc đảm bảo độ cứng, gia cố bằng kẹp và bu lông.

1.3. Lắp giáo nêm (nêm cố định)

• Lắp nêm theo thứ tự từ dưới lên, dùng kích nêm để điều chỉnh cao độ chính xác.
• Đảm bảo các nêm nằm đều, không có khe hở lớn, mọi điểm tiếp xúc được cố định.

1.4. Lắp ván khuôn (nếu ván khuôn đi cùng hệ giáo)

• Kiểm tra ván khuôn: không rỗ, không cong, ghép kín để tránh rò rỉ vữa.
• Cố định ván khuôn vào đà giáo bằng đinh/ốc theo quy cách.

1.5. Kiểm tra, hiệu chỉnh trước khi gia tải/đổ bê tông

• Dùng máy thủy chuẩn kiểm tra cao độ, độ phẳng; hiệu chỉnh nêm để đạt kích thước thiết kế.
• Kiểm tra độ an toàn, khoảng cách an toàn, lan can, lối thoát hiểm tạm thời.

1.6. Gia cố trong quá trình đổ bê tông

• Khi đổ bê tông phải kiểm tra thường xuyên, điều chỉnh nêm nếu phát hiện biến dạng.
• Hạn chế va đập mạnh vào hệ giáo; bố trí nhân lực neo/giữ tại vị trí yếu.

1.7. Tháo giáo nêm sau khi đạt cường độ

• Tháo theo trình tự: giảm tải dần, tháo từ vị trí thấp đến cao, tránh gây rung lắc.
• Kiểm tra bề mặt sàn sau tháo để xử lý vết nối/khuyết tật.

Kiểm tra nghiệm thu và tiêu chí chấp nhận

• Các tiêu chí nghiệm thu: cao độ trung bình, sai số độ phẳng, không võng, không trượt nêm, không biến dạng hệ giáo.
• Thực hiện nghiệm thu theo biên bản, có ký tay của kỹ thuật giám sát, chủ đầu tư và tư vấn (nếu có).
• Ghi nhật ký thi công, lưu trữ ảnh chụp từng giai đoạn (lắp, đổ, tháo).

An toàn lao động và phòng ngừa rủi ro

• Yêu cầu trang bị PPE (mũ cứng, giày bảo hộ, dây an toàn khi làm việc trên cao).
• Cấm làm việc dưới giáo khi có nguy cơ sập; đảm bảo lối đi thoát hiểm.
• Kiểm soát truy cập: chỉ nhân sự được phép mới vào vùng làm việc.
• Có phương án ứng phó khi thời tiết xấu (gió lớn, mưa) và phương án cứu hộ.

Kiểm soát chất lượng và biện pháp xử lý sự  cố

• Kiểm tra vật tư đầu vào, mối hàn, liên kết.
• Nếu phát hiện biến dạng: dừng thi công, gia cố ngay bằng thanh chống tạm/kích bổ sung.
• Ghi biên bản, xử lý theo quy định kỹ thuật và an toàn; nếu cần, kiểm tra lại bằng máy đo (nivo).

Lưu ý kỹ thuật quan trọng & kinh nghiệm thi công thực tế

• Luôn giữ độ chặt của nêm đều tay để tránh lệch mặt phẳng.
• Không lắp giáo quá cao trước khi đảm bảo hệ chống cắt ngang đủ mạnh.
• Theo dõi biến dạng hệ giáo trong 24–48 giờ đầu sau khi đổ bê tông.
• Ghi hình trước và sau khi tháo để đối chiếu chất lượng sàn.

Bảo quản và tái sử dụng vật tư

• Sau tháo dỡ, làm sạch nêm, đà, cột; kiểm tra hư hỏng, sơn chống gỉ khi cần.
• Phân loại vật tư còn dùng được để giảm chi phí cho công trình sau.
