Lisp autocad này cho phép in nhiều bản vẽ trong một file mà chỉ phải chỉnh một lần duy nhất. Lisp này cho phép các bạn chọn cả khung tên Dynamic.
Lisp autocad in nhiều bản vẽ cùng lúc được cập nhật mới nhất ngày 23 tháng 11 năm 2016. Để tải về lisp này bạn hãy click vào đường link phía dưới.
Lisp cad in hàng loạt bản vẽ
Để gọi lệnh các bạn dùng lệnh tắt là TPL hoặc IN hoặc MP đều được. (Không phân biệt chữ hoa hay chữ thường).

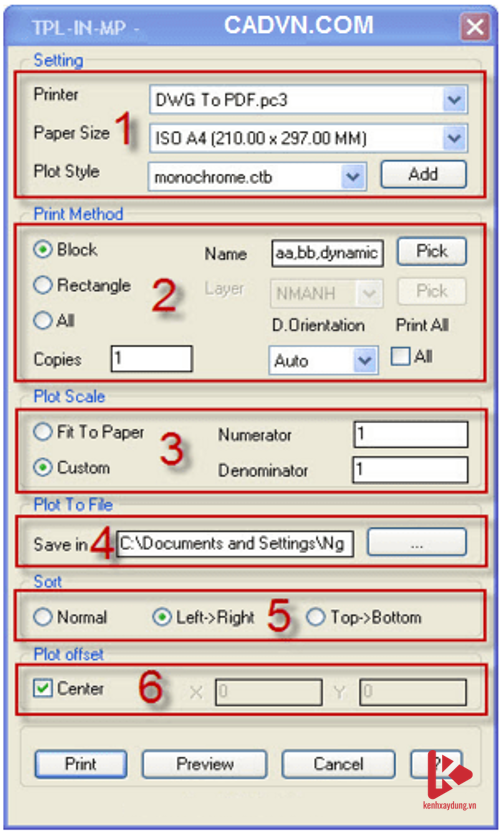

Theo số thứ tự tôi đã đánh trên ảnh. Chúng ta cùng nhau tìm hiểu các chức năng và cách sử dụng của từng vùng trong cửa sổ lisp.
1: chọn tên máy in, khổ giấy, Plotstyle cần in. Nút Add để tải Plotstyle sẵn có mà không trùng với bất kỳ một Plotstyle nào khác.
2: Có 3 lựa chọn cho các bạn:
Block: Nếu lựa chọn Block thì vùng in sẽ nằm trong block đã chọn. Ấn ào nút Pick để lấy mẫu Block in nếu muốn.
Rectangle: Khi lựa chọn tùy chọn này, vùng in sẽ nằm trong hình rectangle (Có layer nằm trong khung layer).
All: Lựa chọn nhiều đối tượng khác nhau làm khung in.
Lưu ý:
Hạn chế của lisp là không chọn được các đối tượng như là: Text, Mtext, Dim, Xline, Leader, Line, Ray… làm khung in. Tuy nhiên theo tôi thấy thì nó không có vấn đề gì bởi những đối tượng đó chúng ta thường không lựa chọn làm khung in.
3: Chức năng “Plot scale”. Các bạn lựa chọn vào thẻ Custom để in theo các tỷ lệ khác nhau. (Denominator: Mẫu, Numerator: tử).
4: Để xuất ra file có định dạng là PDF thì các bạn chọn đường dẫn tới vị trí lưu file. Sau khi kết thúc lệnh in mà không nhìn thấy file PDF thì các bạn tiến hành khắc phục bằng cách in thủ công rồi thử lại.
5: Sắp xếp in:
Normal: Đối tượng nào được chọn trước thì sẽ được in trước.
Left -> Right: In từ trái sang phải không phụ thuộc vào lựa chọn.
Top -> Bottom: In từ trên xuống dưới không phụ thuộc vào lựa chọn.
6: Chỉnh Plot offset
Còn một số tab bên dưới thì quá quen thuộc với chúng ta rồi, đó là lựa chọn in, xem trước, hủy và trợ giúp.
Lưu ý khi sử dụng Lisp autocad in nhiều bản vẽ cùng lúc: Lisp bị lỗi nếu trong bản vẽ của các bạn có chứa block dạng anonymous. Để khắc phục lỗi này, các bạn nên đổi block dạng anonymous về dạng block thường thì sẽ hết lỗi.
